Технологические комплекты оборудования Raven для опрыскивателей


Технологии  опрыскивания  совершенствуются  год от года, производители опрыскивателей и систем точного земледелия постоянно предлагают новые системы и новые функции для повышения производи­ тельности и эффективности при опрыскивании посевов. Эти изменения в машинах происходят чаще, чем физические изменения всей платформы (рамы, бака, двигателя, насоса, штанги и т.п.).

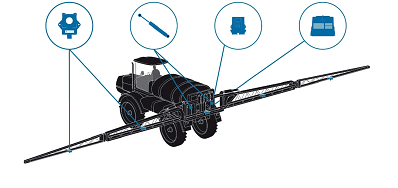

Назначение технологических пакетов - обеспечение фермеров инновационными эффективными техноло­гиями без замены всего опрыскивателя. Каждый компонент имеет уникальные преимущества и быстро окупается. Получите максимальную выгоду от модернизации систем вашего опрыскивателя.

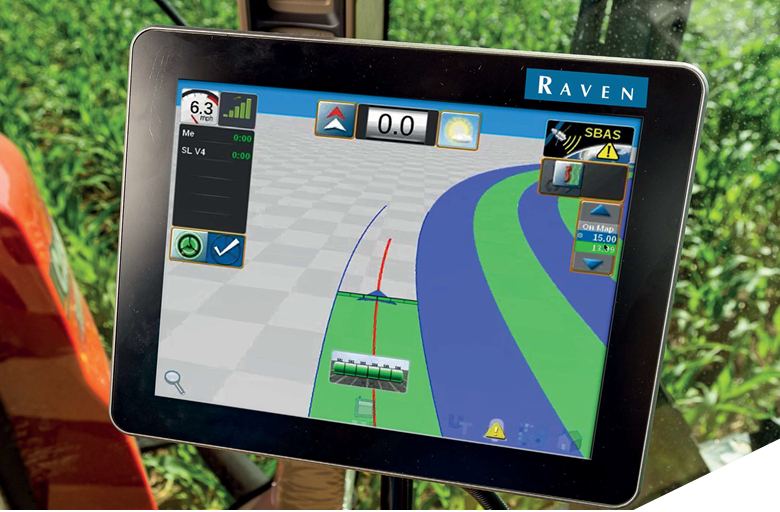

ПОЛЕВОЙ КОМПЬЮТЕР VIPER® 4+


Полевой компьютер Viper®  4+  интегрируется  со всей линейкой продуктов Raven в единую сетевую платформу,  которая  предлагает  емкостный  сенсорный  экран и интуитивно понятный интер ф ей с, подобный то му, что используется на планшет­ ных ПК. Есть возможность индивидуальной настройки интерфейса оператором.
Легкие настройки с меньшим числом касаний и улучшенная эффективность дают широчайшие возможности управления данными.

ФУНКЦИИ И ПРЕИМУЩЕСТВА:
  • Поддержка 4 камер;
  • Совместимость с ISOBUS;
  • Функция ISO UT с возможностями контроллера заданий;
  • Возможность дифференцированного внесения по карте заданий;
  • Функция подключения к метеостанции;
  • Выгрузка отчетов о выполненной работе;
  • Большой объем внутренней памяти и мощный процессор для любых задач;
  • Управление продуктами ISO (до 5 единиц);
  • Горизонтальная или вертикальная ориентация.

СИСТЕМЫ АВТОМАТИЧЕСКОГО ВОЖДЕНИЯ


Мы предлагаем для самоходных опрыскивателей лучшие системы автоматического вождения: SC1 и RS1.

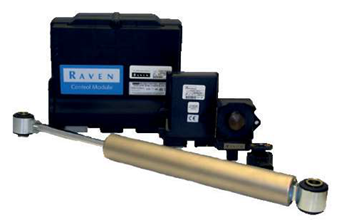

SC1 - универсальный автопилот, который может приме­няться с GРS-приемниками различных производителей.

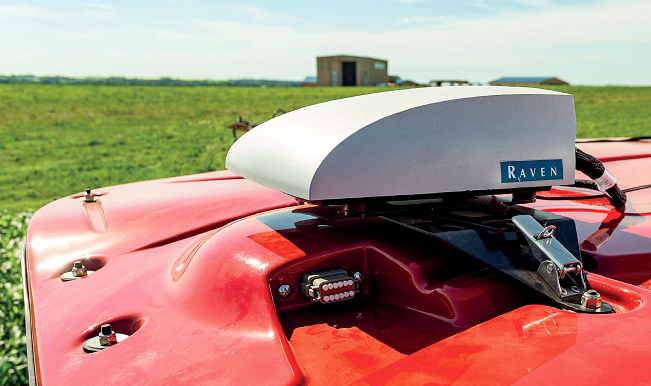

RS1 - это уникальное устройство, совмещающее в себе функцию автоматического вождения, GРS-приемник и модем телеметрии Slingshot®. Это интуитивно понят­ное и простое в использовании устройство, обеспечи­вающее невероятную точность как на низких, так и на высоких рабочих скоростях.
Лучшая в классе система диагностики собирает данные о производительности машины во время ее работы, предупреждая Raven о проблемах и подключая опера­ тора опрыскивателя к удаленной поддержке при необ­ходимости. Устройство имеет простые настройки и встроенную справку для правильного конфигурирова­ния. Предоставление удаленной поддержки, передача файлов и обновление программного обеспечения удаленно с помощью технологии Slingshot® - все это помогает сократить время простоя техники.

ФУНКЦИИ И ПРЕИМУЩЕСТВА:
Высокое качество вождения в самых сложных условиях;
Обновленная ЗD-компенсация для неровной поверхности;
Упрощенная процедура калибровки; Поддержка ГЛОНАСС и Galileo:
•    SBAS (WAAS / AUTONOMOUS)
•    SATELLITE GS
•    RTK
Совместимость с управлением машинами по ISOBUS 11783 для ISO Steer Ready
и гидравлического подруливания Raven;
Встроенный  GSМ-модем  на 2 SIМ-карты; Коррекция  RTK;
Удаленная поддержка; Удаленное обновление; Передача файлов.

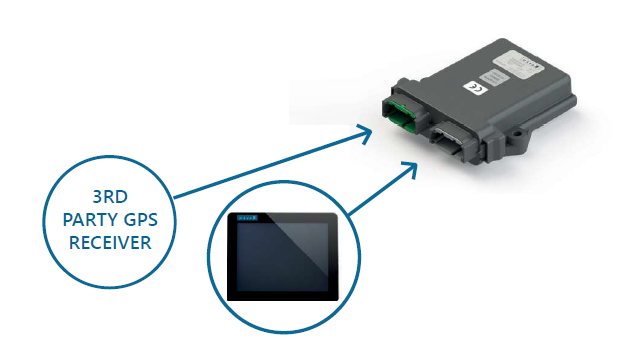

SC1 Планируете использовать GРS-приемник, который у вас уже есть, и получать все преимущества техноло­ гических пакетов Raven? Тогда SC1 -  решение как раз для вас.
Преимущества системы:
Повышенная производительность в широком диапазоне условий рельефа;
Расширенная ЗD-компенсация для неровностей рельефа;
•          Упрощенная процедура калибровки
•          Взаимодействие с Raven Viper® 4+ и рулевым управлением VSN ®.

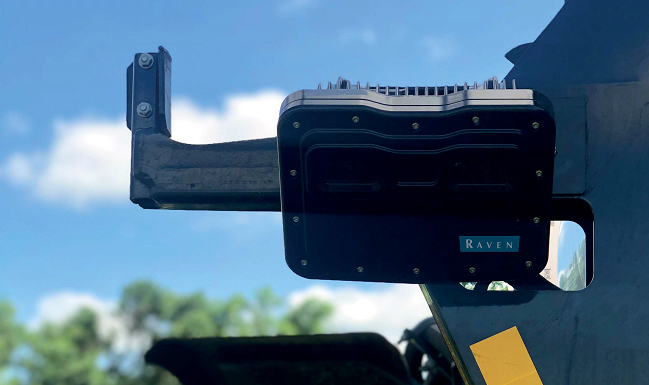

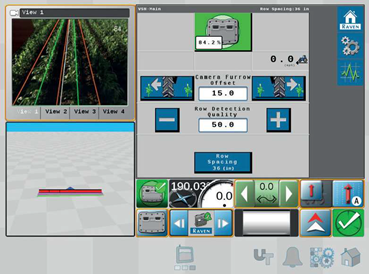

СИСТЕМА ВОЖДЕНИЯ  ПО КАМЕРЕ VSN®


VSN ® - инновационная разработка  от компа­нии Raveп, меняющая представление об автома­тизации управления самоходным  опрыскивателем. В   этой запатентованной    технологии для навигации по рядам культур используется бесконтактная стереокамера, что позволяет оператору сосредоточиться на других аспектах эффективного управления агрегатами . Миними­зация потерь урожая, обработка большей площади в единицу времени, упрощение работы с машиной - все это обеспечивает скорый возврат инвестиций и увеличение прибыли.

ПРЕИМУЩЕСТВА VSN®:
  • Снижение утомляемости оператора и минимизация повреждения урожая;
  • Отслеживание фактического расположения рядов посевов относительно теоретического;
  • Автоматическая адаптация направления движения машины под неточности посева;
  • Увеличение скорости движения опрыскивателя;
  • Работа в зонах с ограниченным покрытием GPS/GNSS - рядом с лесополосами, оврагами, холмами и т.п.


РЕЖИМЫ РАБОТЫ:
1. РЕЖИМ GPS/GNSS
  • Вождением управляет гидравлический автопилот, используя спутниковые сигналы коррекции или сигналы RTK
2. РЕЖИМ VSN®
  • Точное управление проходами за счет распознавания изображений, получаемых с камеры VSN ® ;
  • Эффективно работает даже в условиях ограниченной видимости (сумерки, пыль).
3. РЕЖИМ VSN® +
  • Гибридный режим управления, который предназначен для сложных условий работы,
когда видимость или прием спутниковых сигналов сильно ограничены ;
  • Возможность использования GPS для захода на линию с последующим переходом в режим VSN® .

УСЛОВИЯ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ:
ВЫСОТА РАСТЕНИЙ: от 10 см и до высоты, когда листьями перекрыто почти 90% просвета между ряда ми;
РАССТОЯНИЕ МЕЖДУ РЯДАМИ РАСТЕНИЙ: от 50 до 100 см;
ПОКРЫТИЕ СОРНЯКОВ: менее 30%; СКОРОСТЬ МАШИНЫ: от 1 до 32 км/ ч;
УКЛОН: до 8°.

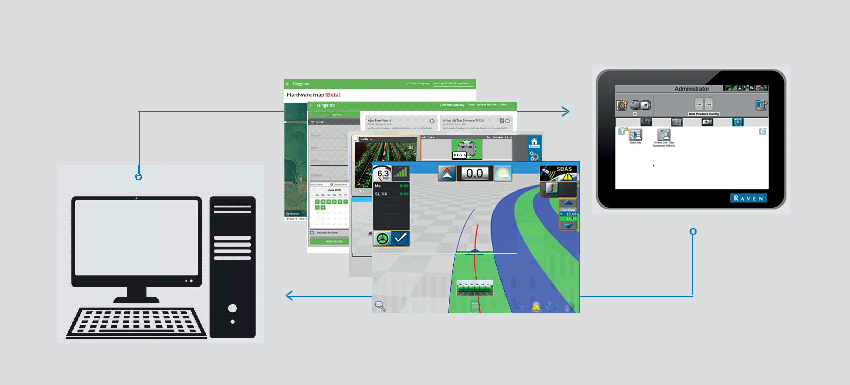

ТЕХНОЛОГИЯ ОБМЕНА ДАННЫМИ SLINGSHOT®


Slingshot® - это набор взаимосвязанных аппаратных, программных и логистических услуг для оптимизации планирования, исполнения и записи полевых задач. Slingshot® обеспечивает непревзойденные преимущества подключения к сигналам коррекции RTK и онлайн службам, возможности управления данными и высокоточным оборудованием, поддержку в реальном времени и обслуживание в полевых условиях.

ФУНКЦИИ И ПРЕИМУЩЕСТВА:
JOB GENERATOR
Формирование задач и установка  всех параметров работы заранее через онла йн - портал , дистанционная отправка их на монитор в кабине.
FILE TRANSFER
Передача отчета о выполненных работах в офис, включая количество использованных материа­лов, карту покрытия, общую площадь, погодные условия и пр.
JOB SYNC

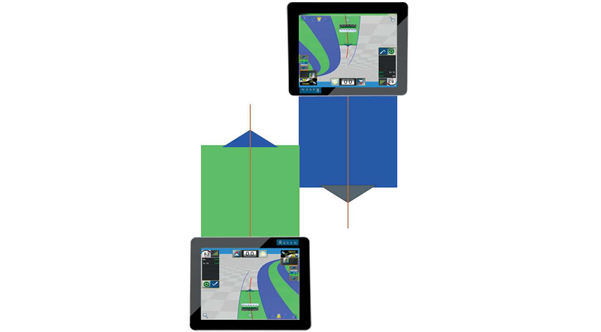

Обмен данными о покрытии в реальном времени между машинами, работающими одновременно на одном поле по одному заданию.
FLEET TRACKING
Инструмент мониторинга местоположения опрыскивателей.

RAVEN ANALYTICS MANAGER
Набор инструментов для повышения продуктивности и работы с телематикой машины. Получайте уведомления с диагностическими кодами неисправностей   (DTC) про системные сбои с указанием месторасположения и времени. Анализируйте показатели общей площади, общего времени работы, количества единиц площади в определенный период времени, часов в день, а также среднечасовые и среднесуточные показатели по всему парку или отдельной машине с целью повышения производительности.

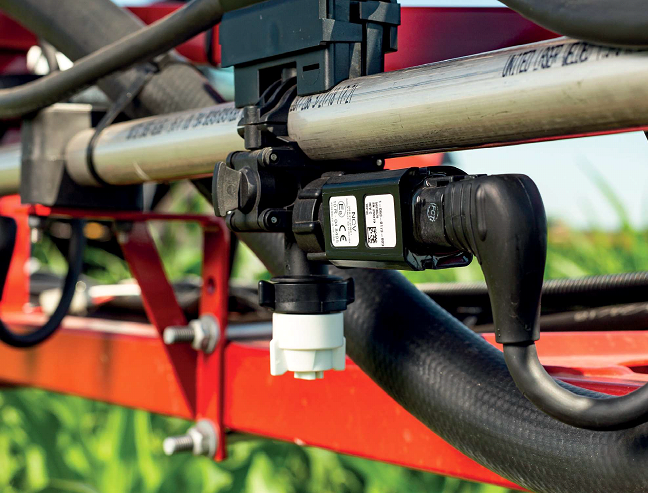

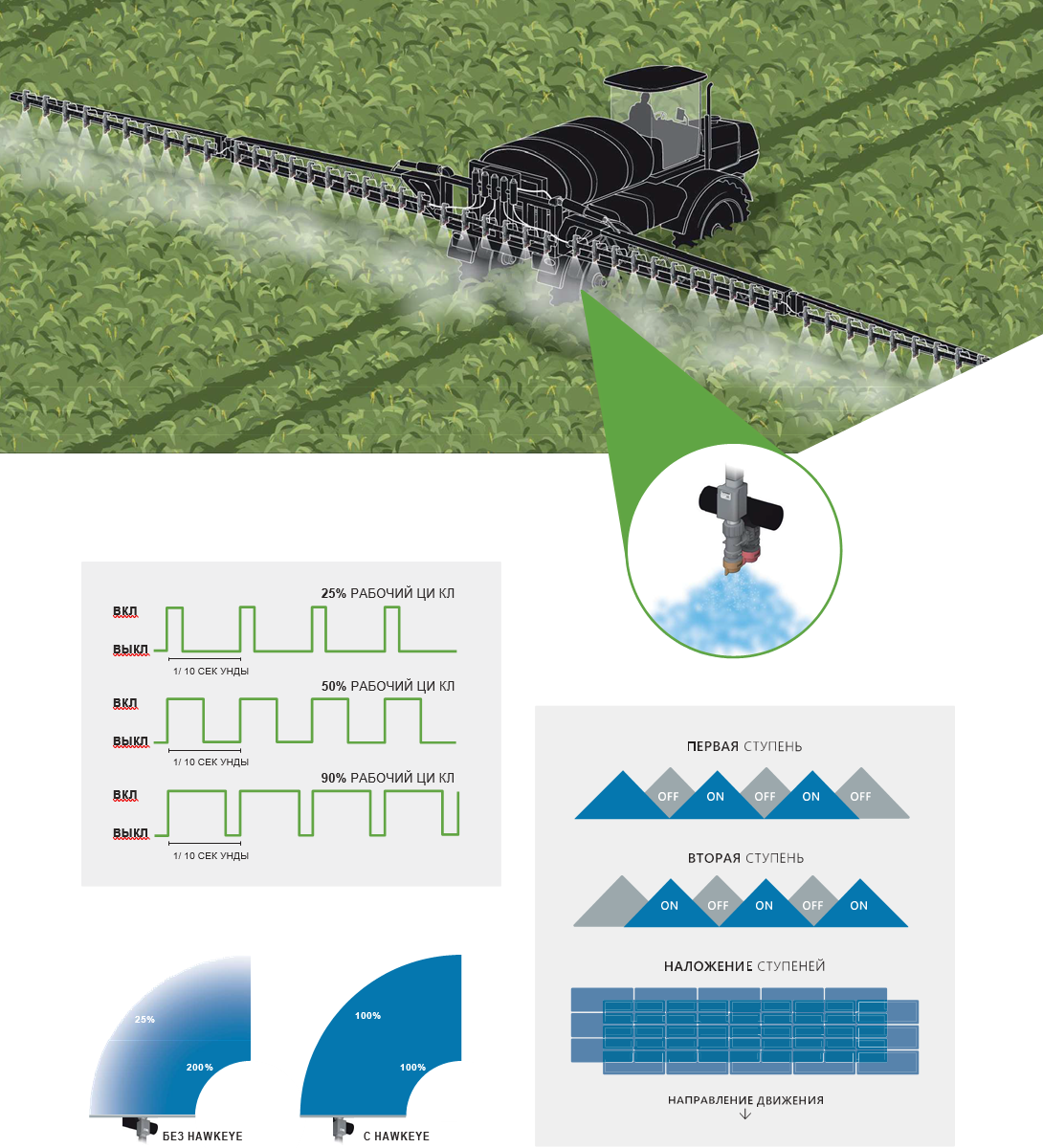

СИСТЕМА УПРАВЛЕНИЯ ФОРСУНКАМИ HAWKEYE


ВАЖНОСТЬ КАЧЕСТВА РАСПЫЛЕНИЯ
Капли малых размеров обеспечивают лучшее покрытие, но в то же время он и легко сносятся ветром. Слишком крупные капли могут скатываться с листьев или не обеспечивать покрытие, необходимое для контроля за вредителями.
А если вы не можете точно и эффективно контролировать вредные организмы, вы подвергаете опасности потенциальный урожай своих культур и свои финансы. Капли, которые после распыления мельче 200 микрон, являются самыми легкими, оставаясь в воздухе в течение длительного времени. При этом они наиболее склонны к дрейфу и испарению. В результате они смещаются на участки, не предназначенные для обработки, что  в свою очередь влечет за собой вред для урожая.



ФУНКЦИИ И ПРЕИМУЩЕСТВА:
Пофорсуночная компенсация нормы на поворотах сводит к минимуму превышение или недобор нормы внесения;
Клапаны с ШИМ-управлением (широтно­-импульсная модуляция) обеспечивают :
•    повышенные точность величины давления и время реакции на штанге вне зависимости от расхода или скорости хода;
•    компенсацию на поворотах;
•    сокращение замен форсунок;
Индивидуальная поклапанная диагностика обеспечивает контроль каждой форсунки;
Включение и отключение отдельных форсунок осуществляется простой программной разблокировкой -   никаких изменений
в оборудовании  не требуется.
От применения системы Hawkeye выигрывают и владельцы, и операторы.

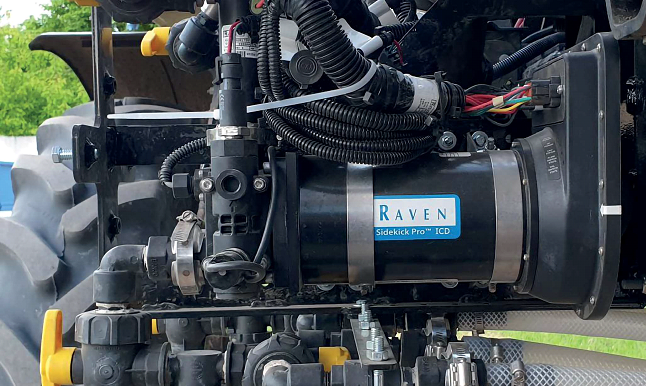

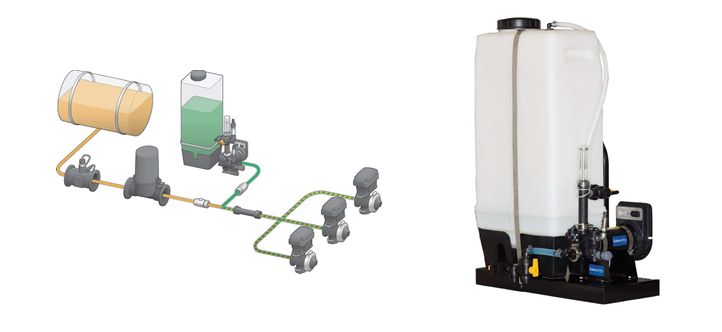

СИСТЕМА ПРЯМОГО ВПРЫСКА SIDEKICK®


Sidekick®  это система прямого впрыска, устанавливающая новый стандарт применения химикатов любого типа с беспрецедентной точностью, экономией и безопасностью.
Системы прямого впрыска Raven Sidekick® Pro помогут вам сэкономить время и деньги на применении гербицидов, инсектицидов и стабилизаторов азота.
ФУНКЦИИ И ПРЕИМУЩЕСТВА:
• Готовые комплекты под опрыскиватели Case IH Patriot упрощают установку:
• 2 бака по 190 литров каждый;
• выбор из двух типов насосов:
- насос малой мощности с производительностью 0,03-1,2 литра в минуту;
- насос большой мощности с производительностью 0,15-6 литров в минуту;
• Мощный поршневой насос, впрыскивающий со стороны нагнетания, поближе к штанге, используется для ускорения реагирования;

• Нет необходимости в предварительном смешивании и подготовке смеси в баке
или промывке бака;
• Регулируйте на ходу концентрацию химикатов, а не количество
распыляемой смеси;
• Закрытая дистанционная калибровка исключает необходимость проведения калибровочных испытаний и контакта
с химическими веществами;
• Доступна функция автоматического заполнения и диагностики в режиме реального времени;
• Гибкость применения благодаря использова­нию нескольких химикатов при внесении для решения проблем устойчивости
к сорнякам и других вызовов.

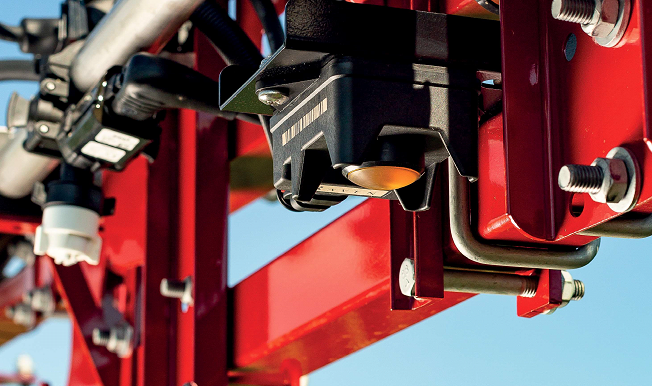

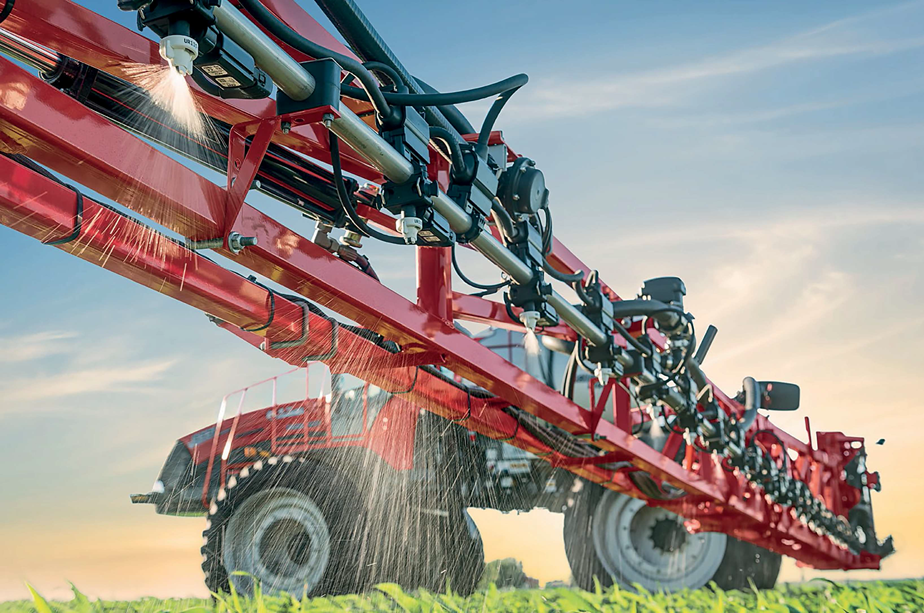

СИСТЕМА КОНТРОЛЯ ВЫСОТЫ ШТАНГИ AUTOBOOM XRT


АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ВЫСОТОЙ ШТАНГИ

AutoBoom  XRT  -  последнее  достижение  Raven в области управления штангой. Ведущая в отрасли технология радарного датчика измеряет одно­ временно расстояние от земли и растения для поддержания  оптимальной   высоты   распыления и максимальной эффективности обработки. Управление на основании давления обеспечивает плавное движение и более короткое время реакции, в то время как технология стабилизации центральной стойки с дополнительными аморти­заторами обеспечивает оператору полный контроль и продлевает срок службы штанги.


ФУНКЦИИ И ПРЕИМУЩЕСТВА:

Полное управление штангой, поддерживаю­щее оптимальную высоту распыления для максимальной эффективности обработки;

Более высокая скорость обработки данных в сравнении со стандартным решением ISO AutoBoom;

Совместимость с ISOBUS;

Устойчивость к сложным погодным условиям;

Технология стойкости центральной рамы с дополнительными амортизаторами

на основании давления для более плавного движения и короткого времени реакции;

Сенсор наклона машины;

Полный контроль, продлевающий срок службы штанги.
